KETCH環氧玻璃鱗片涂料

一、環氧玻璃鱗片涂料基本概況

基本概況

玻璃鱗片是以中堿玻璃（C 玻璃）為原料，采用高溫熔融經吹制而成的。玻璃鱗片的厚度約為5μm。片徑

在 10—400μm 之間的稱為微型，片徑在400—1000μm之間的稱為中型，片徑大于 1000μm 的稱為大型。

二、玻璃鱗片用途

用途

玻璃鱗片由于其自身的特殊結構和優良的耐腐蝕性能，通常被用作重防腐蝕涂料和襯里的填料。使防腐層構成迷宮式結構，從而達到抗介質滲透之目的。玻璃鱗片是一種防腐涂料中必用的功能性填料，它可與多種樹脂配制成涂料、膠泥等，它可以廣泛應用于：石油、化工管道，污水池、煤氣罐、化工設備、貯罐，海洋石油平臺、船舶，電力、化工脫硫裝置。

三、玻璃鱗片標示及其含義

產品的標示及其含義

KETCH—G F—XX C

G F——GLASS FLAKE 英文玻璃鱗片

X X——產品的顆粒片徑，目數

C — 標準硅酸鹽玻璃

四、玻璃鱗片包裝與存放

包裝與存放

產品以防水牛皮紙袋包裝，規格為 20Kg、10Kg。

產品存放應高于地面 10 ㎝并作防潮處理。

五、玻璃鱗片性能特點

玻璃鱗片的性能特點

1、原料玻璃的成分產品通常以標準硅酸鹽玻璃（C 玻璃）為原料制作?？蛻粲刑厥庖髸r也采用 E 玻璃。

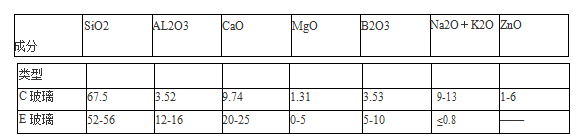

C 玻璃和 E 玻璃的基本成分如下

?

2、玻璃鱗片的幾個特點

1)在腐蝕介質中的穩定性

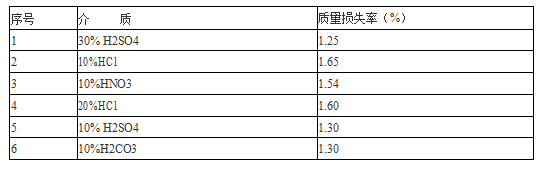

耐酸性：(80℃, 24h)

??

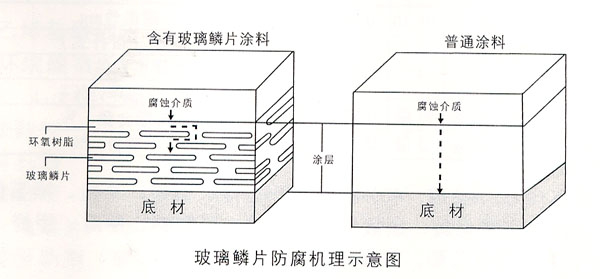

2)提高涂層襯里的抗介質滲透性

玻璃鱗片在涂層或襯里中，以近乎平行的狀態緊密排列，可形成介質滲透的屏障。當涂層或襯里

達到一定厚度時，這種屏障效應非常明顯，不僅可延長介質的滲透路徑，甚至可使介質滲透停止。

見示意圖。

????

3）減少涂層襯里固化時產生的殘余應力

任何樹脂固化時都會產生內應力，由于玻璃鱗片的存在，使樹脂固化時產生的微裂紋受到分割，

從而降低了涂層或襯里的內應力及收縮率，有效提高了涂層或襯里的機械強度，消除了涂層或襯

里的缺陷。

4）提高涂層襯里的耐磨性

含有玻璃鱗片的涂層襯里與不含玻璃鱗片的相比，耐磨性有明顯提高。這一方面是由于玻璃本身

的性質，另一方面也與玻璃鱗片的形狀有關。

六、玻璃鱗片的用途

玻璃鱗片的用途

根據玻璃鱗片的幾何尺寸不同，可分別用作涂料、襯里膠泥的填料。與不同樹脂制成的涂料、襯里可用于石油、石化、化工、海洋設施、電力等行業的強腐蝕部位。

一般推薦：片徑??????????? 10μm ≤L≤400μm 用于噴涂或刷涂的涂料

400μm﹤L≤1000μm 用于刷涂的涂料

L﹥1000μm 用于制作襯里膠泥和厚涂型涂料

特別指出：

1）固體含量低，成膜薄的涂料不宜加入玻璃鱗片。

2）在使用玻璃鱗片的同時，一定要輔以其他顏填料。

3）玻璃鱗片的片徑不是越大抗?jié)B透性能越好。

?七、對涂料性能的影響

玻璃鱗片對涂料性能的影響

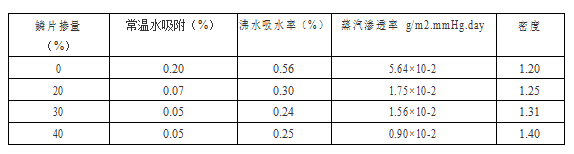

1、不同鱗片摻量對吸附、滲透等性能的影響

?

玻璃鱗片規格：KD-GF-40C

樹脂：低分子量環氧樹脂

2、不同鱗片摻量對涂層表面耐磨性的影響

???

注：table 磨耗儀，1000g配重、1000 轉。

玻璃鱗片規格：KD-GF-40C

樹脂：低分子量環氧樹脂

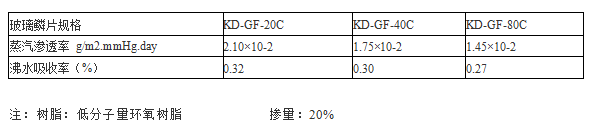

3 、不同鱗片片徑對蒸汽滲透率和沸水吸收率的影響

?

八、表面處理后的效果

玻璃鱗片表面處理后的效果

為了更有效的提高玻璃鱗片的應用效果，在加入之前通常要對玻璃鱗片進行表面偶聯劑處理。通常使用的偶聯劑有硅烷偶聯劑和酞酸酯偶聯劑，也有經處理后直接出售的玻璃鱗片產品。

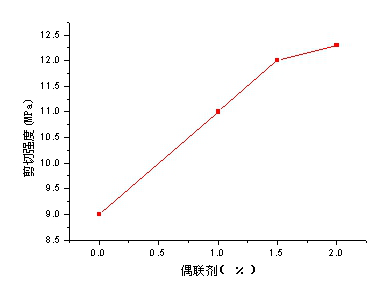

1、鱗片表面偶聯劑處理對剪切強度的影響

?

注：偶聯劑： 硅烷偶聯劑，

樹脂： 低分子量環氧樹脂

玻璃鱗片規格： KD-GF-40C

?

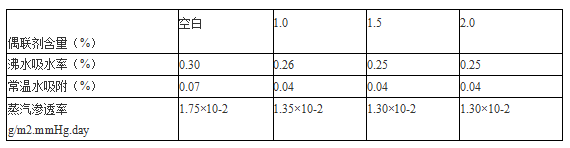

2、鱗片表面處理對沸水吸收、水吸收和蒸汽滲透的影響

?

注：偶聯劑：硅烷偶聯劑，

樹脂：低分子量環氧樹脂

玻璃鱗片規格：KD-GF-40C

?

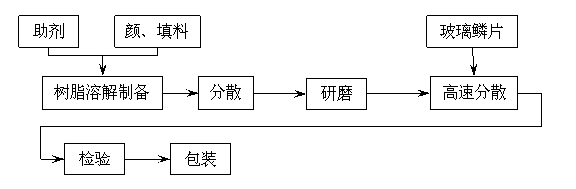

九、涂料的生產過程

???

十、襯里的施工工程

?襯里的施工過程

?被涂基材的處理

基材最好采用噴砂處理，如有焊瘤、毛刺一定要磨平。如有小的孔洞、凹陷等不平處，要用膩子填平。

噴砂后的基材表面粗糙度要在 40-60μm 之間。

底 漆 涂 敷

?用與襯里相同的樹脂制得的不含玻璃鱗片的涂料作底漆。采用刷涂或輥涂。

?底漆厚度須大于基材的粗糙度。

襯 里 施 涂

襯里的厚度應在 600μm -2000μm 之間（視工況需要而定），用泥抹子或類似工具完成。

如果一次施涂過厚出現上下不均勻時，可分步實施。但要等上一層實干或有一定強度后在進行下一層。

面 層 涂 敷??

如果需要，可在襯里上面涂覆一層基料與襯里相同的含有小片徑玻璃鱗片的涂料。

?一 噴砂

???二.打底漆

?

三 刮涂（膠泥）

? ??

四 噴涂

???

五 涂面漆

耐化學腐蝕層

?

耐磨損層

? ?

耐腐蝕層

????

耐高溫層

??

檢 查 與 驗 收

? ?

外觀檢查：表層目測要不存在裂紋、氣泡、顏色不均、雜質等。厚度檢查：使用專用儀器檢查，確保厚度在設計范圍內。

漏點檢查：使用專用儀器檢查，若采用電火花，電壓強度不得低于5V/μm。

襯里示意圖：

?

工地上出現了不合格的基層情況（有相片為證，附后），致使后續涂裝玻璃鱗片涂料會出現不可預見的后果見，敬請予以重視

?

一圖 施工過防水層后出現氣孔、麻點、水泥渣情景

二圖 施工過防水層后出現麻點、水泥渣、水泥面凹凸情況

???

三圖施工過防水層后出現氣孔、麻點、防水層流掛、水泥殘渣情景

??

四圖?我司施工人員施工玻璃鱗片膩子層，施工現場實景

?
