KETCH鋼纖維地坪方案 切縫地坪方案

???????????????????? KETCH鋼纖維地坪方案

切縫地坪方案

Ⅰ.?鋼纖維地坪設計要求：?地坪采用KETCH鋼纖維混凝土方案。

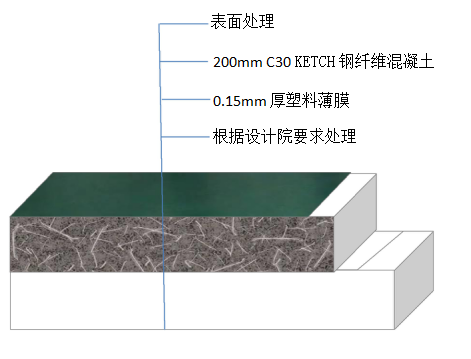

Ⅱ.?地坪做法(從上至下)：

??? ?

Ⅲ.?鋼纖維混凝土地面方案

200mm 厚 C30 混凝土，內摻KETCH鋼纖維，型號：3D80/60BG，長度：60mm，直

徑：0.75mm,?長徑比：80。?鋼纖維用水融性膠水粘結成排，兩端帶鉤。鋼纖維最小抗

拉強度 1100MPA。摻量：每立方混凝土 20?公斤。

^l???鋼纖維產品必須符合中國工程建設標準化協會標準“纖維混凝土結構技術規程 ”CECS 38:2004 中有關鋼纖維用于工業建筑地面中的規定。

^l???鋼纖維產品需要通過 IS9001 質量體系認證；歐洲 CE 一級認證。

^l???鋼纖維供應商需提供完整合格計算書(符合國家纖維規范—《纖維混凝土結構設計規程》?CECS38：2004?的相關規定），產品質保證書， 產品檢測報

告， 鋼纖維混凝土試驗報告；

Ⅳ.?地坪縫及節點處理：

1.?? 分倉澆注：地坪分倉、跳倉澆注。

2.???切縫：切割寬度 3-5mm，深度不小于地坪厚度的三分之一。

3.???施工縫：施工縫處需要設傳力桿，傳力桿采用光圓鋼筋，直徑 14mm，長度

600mm，間距 300mm。

4.???墻邊、柱邊和設備基礎周邊放置擠塑板，厚度 10mm。

5.???柱角、墻角和設備基礎角布置附加鋼筋，鋼筋采用 5Φ12@100 鋼筋網片。

Ⅴ. KETCH鋼纖維用于工業地坪優于傳統鋼筋做法主要體現在以下幾個方面：

??

以KETCH 3D100/60BG 型鋼絲鋼纖維為例，每 1 公斤含量 6750 根，每立方米混

凝土摻 15 公斤，則含有鋼纖維根數超過 10 萬根。極高的鋼纖維分布密度，充分改變了

混凝土的脆性?；炷涟宓捻g度和延性提高，將混凝土材料性質由原來的脆性變?yōu)槿?/p>

性，板的允許彎曲撓度增大。

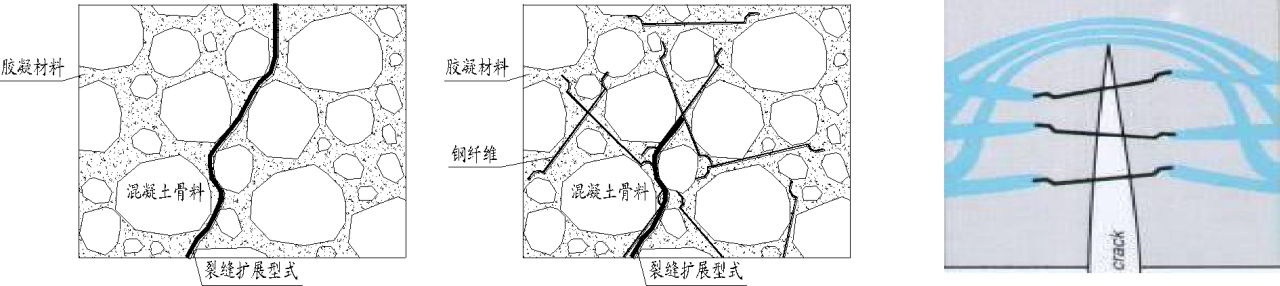

鋼纖維抗拉強度≥1100MPa，自身高抗拉強度及兩端特殊彎鉤，保證鋼纖維與混凝

土有效錨固，在混凝土變形時共同作用。鋼纖維在混凝土中有效傳送與分配應力，使裂

縫化解為散置的微細裂縫。

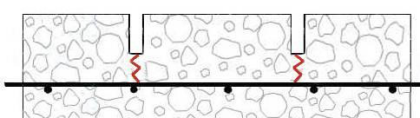

2．?地坪鋪鋼筋不能避免開裂

?

地坪切縫本身是為了引導裂縫的開展，但鋼筋網片連續，鋼筋控制了裂縫的繼續開

展，導致切縫不能發揮引導作用，裂縫仍將在其它混凝土薄弱區出現。這也是鋼筋混凝

土開裂的主要原因。

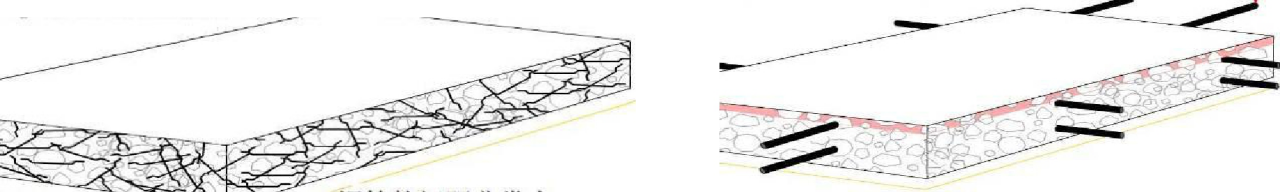

3．?鋼纖維在混凝土中三維分布增強

鋼纖維三維分布在混凝土中，且密度非常高，每立方米達到 12 萬根，抗拉強度大

于 1000MPa，是鋼筋的 3 倍。而鋼筋只是二維增強，鋼筋間距之間仍然是素混凝土，

容易產生開裂和剝落破壞。

4．?鋼纖維對表面增強，避免剝落破壞

??

鋼筋混凝土表面有一層保護層，厚度一般在30mm 左右，再好的表面耐磨層也不能

保護混凝土從底層起皮、剝落。而鋼纖維是從地坪底部全截面三維分布，可以從全方位

對混凝土進行加固，阻止裂縫或起皮。

鋼筋只能在 X、Y 兩個方向上進行加固，不能提供縱向或斜向的約束力，無法阻止

混凝土斜裂縫。

5．?避免切縫處破壞

???

傳統鋼筋做法，切縫處比較薄弱，在叉車等荷載反復作用下容易產生剝落破壞，而

鋼纖維混凝土對切縫邊可形成一定的保護作用。

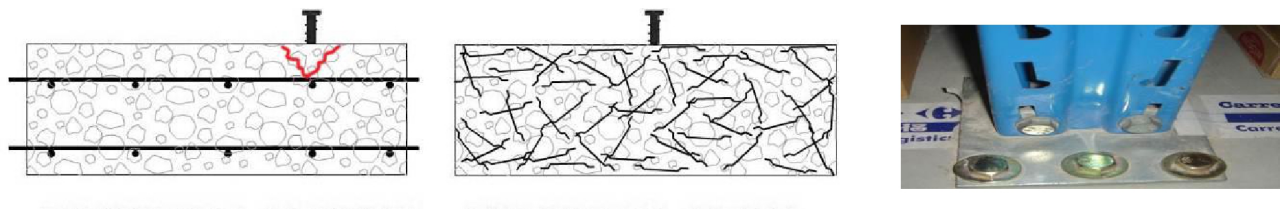

6．?避免錨固問題

?

鋼纖維地坪更適合后期的高貨架等設備的安裝。安裝上部

設備在安裝地腳螺栓時，不會像傳統鋼筋地坪那樣碰到鋼筋，同時由于鋼纖維混凝

土地坪的整體性好，長期使用不會出現傳統鋼筋混凝土地坪的膨脹螺栓易松動、開裂的

現象。

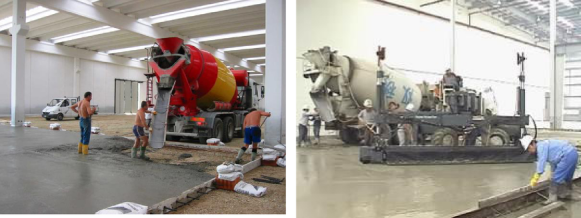

7．?施工優勢

????

鋼纖維添加攪拌便捷，不需要綁扎鋼筋，混凝土可以直卸澆筑，節省工期，降低造

價。直卸混凝土塌落度一般可控制在 120~140mm ，而泵送混凝土塌落度一般在

160~180mm，塌落度越大地坪越容易出現裂縫。
